基于Minitab软件展开
今天，我们迎来MSA Minitab量具R&R报告（Gage R&R Report）！这份报告里的图表信息量巨大，直接决定了你的测量系统是否"火眼金睛"。
这份报告的核心，就是要告诉你：
[变异分量图]
图1：变异分量图 - 展示各变异源占比情况
解读要点：
四大变异源：
三种评估指标：
[R控制图]

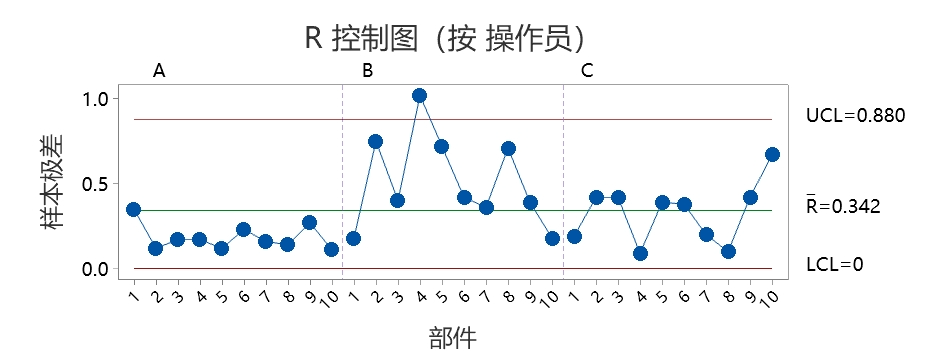

图2：R控制图 - 监控重复测量稳定性
图表要素：
[Xbar控制图]

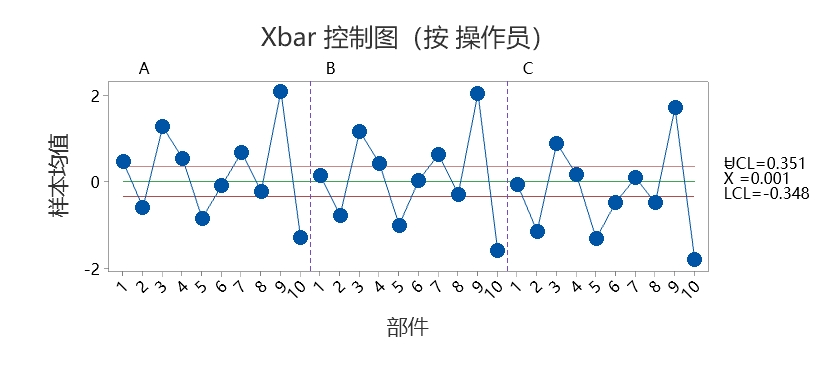

图3：Xbar控制图 - 评估系统区分能力
图表要素：
[按部件测试值图]

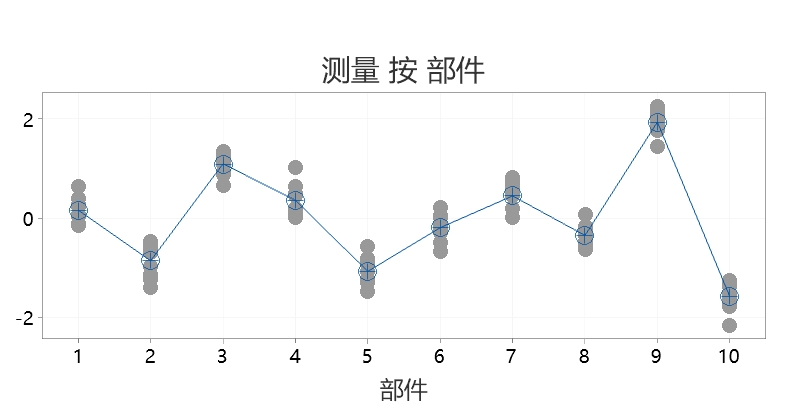

图4：按部件图 - 展示零件内外变异对比
图表要素：
[按操作人测试值图]

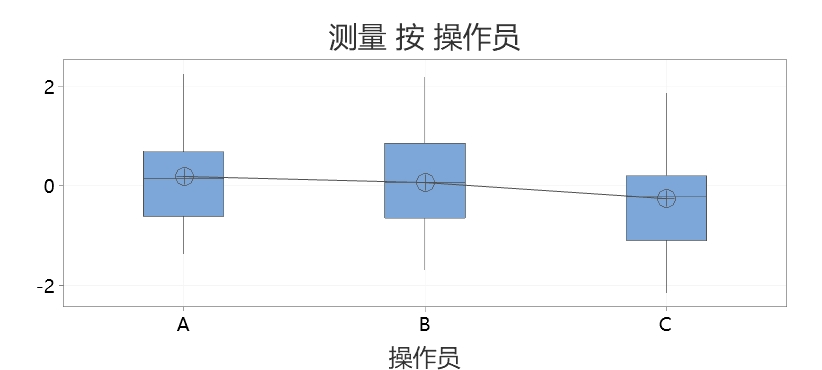

图5：按操作员图 - 评估人员间差异
图表要素：
[交互作用图]

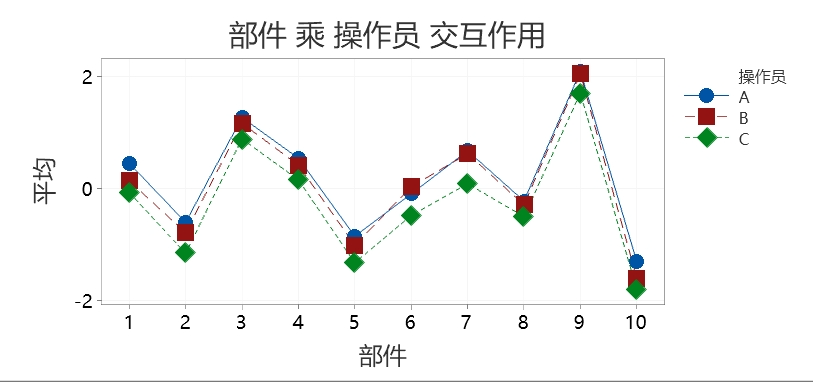

图6：交互作用图 - 分析操作员与部件关系
图表要素：
| 图表名称 | 评估维度 | 健康标志 | 问题标志 |
|---|---|---|---|
| 变异分量图 | 误差占比 | 部件间变异最高 | 量具R&R占比过高 |
| R控制图 | 重复性 | 点在控制限内 | 点超出UCL |
| Xbar控制图 | 分辨力 | 多数点出控制限 | 多数点在控制限内 |
| 按部件图 | 数据分布 | 点聚集，均值差异大 | 点分散，均值差异小 |
| 按操作员图 | 再现性 | 均值线水平 | 均值线起伏 |
| 交互作用图 | 交互作用 | 线平行 | 线交叉或偏移 |
综合解读这些图表，你就能自信回答：我的测量系统是否可靠？
记住：没有完美的测量系统，只有满足当前需求的测量系统。关键是看懂报告，判断误差是否可接受，分辨力是否足够。
